RunLoop 探索
0x1. 疑问一：主线程是如何接受到 touch 事件的？
一、推测
UI线程捕获 touch 事件，通知主线程，由主线程进行处理......
那么这一过程是否果真如此，还需要动手去验证。
二、验证
在 touchBegin 中打个断点，手指触摸屏幕时，通过调用栈，能看到 runloop 一些东西。所以，加了个符号断点__CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE1_PERFORM_FUNCTION__。

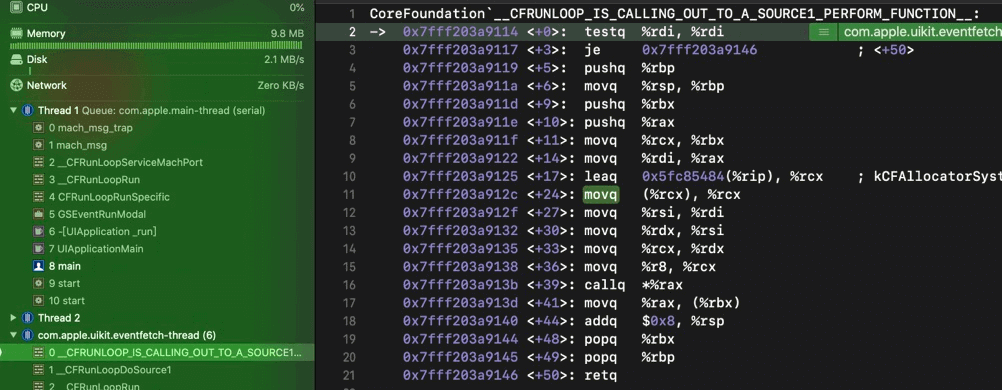

再次触摸时，发现断在了 UI 线程。如图：
由此看出 UI 线程这个 source1 事件还是比较可疑。
static void __CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE1_PERFORM_FUNCTION__(void *(*perform)(void *msg, CFIndex size, CFAllocatorRef allocator, void *info), mach_msg_header_t *msg, CFIndex size, mach_msg_header_t **reply, void *info) {
if (perform) {
*reply = perform(msg, size, kCFAllocatorSystemDefault, info);
}
asm __volatile__(""); // thwart tail-call optimization
}
2
3
4
5
6

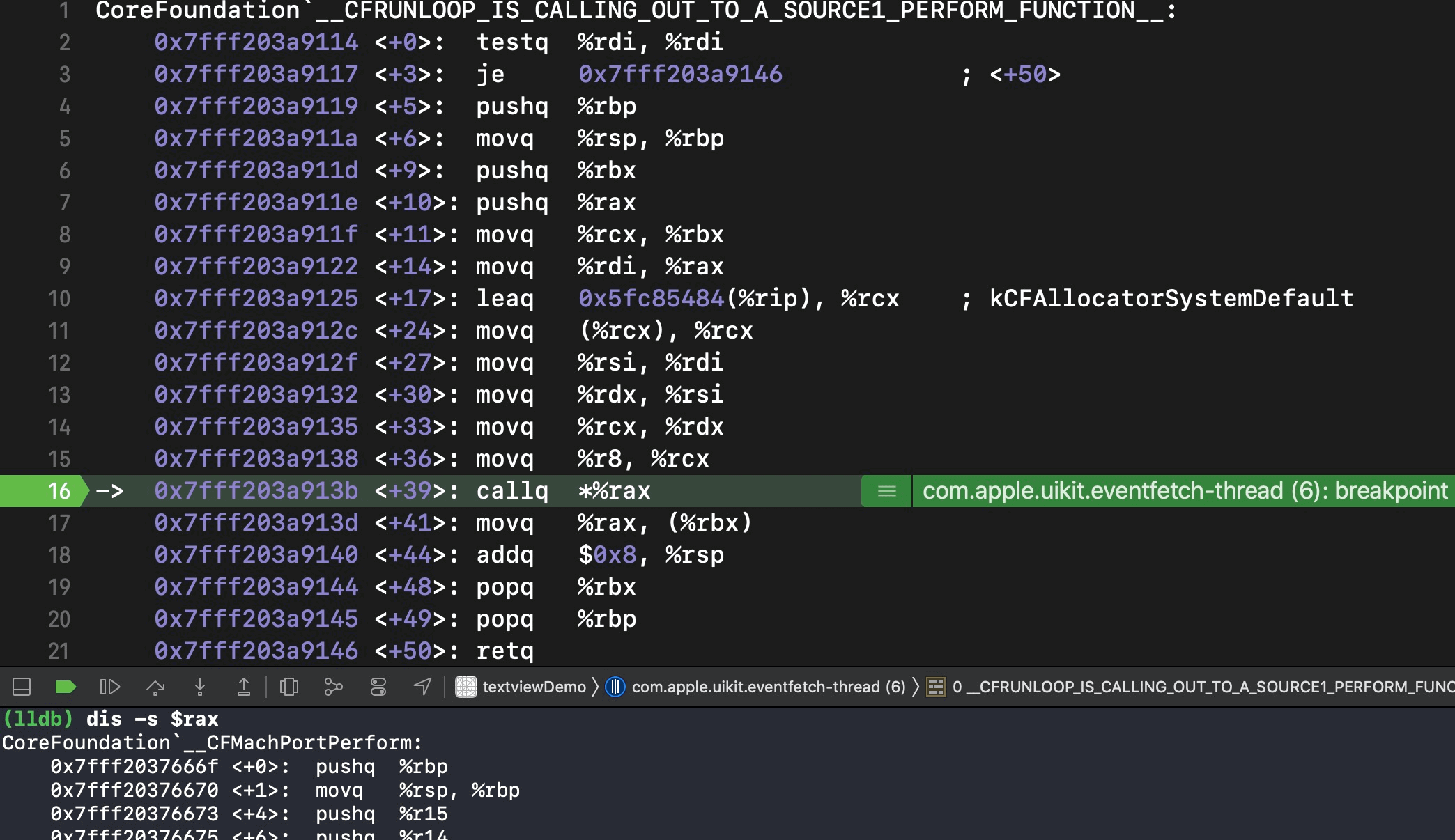

查看源码发现，该函数内部只是调用了perform函数，所以在调用perform处加个断点，如图：
由于__CFRUNLOOP_IS_CALLING_OUT_TO_A_SOURCE1_PERFORM_FUNCTION__内部只有一处函数调用，所以很容易确定callq *%rax指令就是对perform函数的调用。
同时在__CFRunLoopRun函数中的 __CFRunLoopServiceMachPort调用处的后一条指令添加断点。
因为此时主线程 runloop 处于休眠状态，若被唤醒，必然从__CFRunLoopServiceMachPort的下一条指令开始执行。
当 UI 线程执行到call *%rax时，主线程还处于休眠状态，当该指令执行完，主线程 runloop 会被唤醒，断点生效。
由源码可知，runloop 由以下这几种方式被唤醒：timer、source1、GCD 以及 wakeUpPort（对源码做了精简，只保留核心部分）
// waitSet包含：source1_port, timer_port, dispatch_port, wakeup_port
__CFRunLoopServiceMachPort(waitSet, &msg, sizeof(msg_buffer), &livePort, poll ? 0 : TIMEOUT_INFINITY, &voucherState, &voucherCopy);
// 通知观察者 已唤醒
if (!poll && (rlm->_observerMask & kCFRunLoopAfterWaiting)) {
__CFRunLoopDoObservers(rl, rlm, kCFRunLoopAfterWaiting);
}
handle_msg:;
if (MACH_PORT_NULL == livePort) {
// handle nothing
} else if (livePort == rl->_wakeUpPort) {
// do nothing on Mac OS
} else if (rlm->_timerPort != MACH_PORT_NULL && livePort == rlm->_timerPort) {
if (!__CFRunLoopDoTimers(rl, rlm, mach_absolute_time())) {
__CFArmNextTimerInMode(rlm, rl);
}
} else if (livePort == dispatchPort) {
__CFRUNLOOP_IS_SERVICING_THE_MAIN_DISPATCH_QUEUE__(msg);
} else {
CFRunLoopSourceRef rls = __CFRunLoopModeFindSourceForMachPort(rl, rlm, livePort);
if (rls) {
mach_msg_header_t *reply = NULL;
__CFRunLoopDoSource1(rl, rlm, rls, msg, msg->msgh_size, &reply);
if (NULL != reply) {
mach_msg(reply, MACH_SEND_MSG, reply->msgh_size, 0, MACH_PORT_NULL, 0, MACH_PORT_NULL;
}
}
}
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
那么接下来就要确认下主线程的 runloop 究竟是被哪一种方式唤醒的。
首先比较容易排除的是 timer 和 GCD，那么就着重分析下是 source1 还是 wakeUpPort。

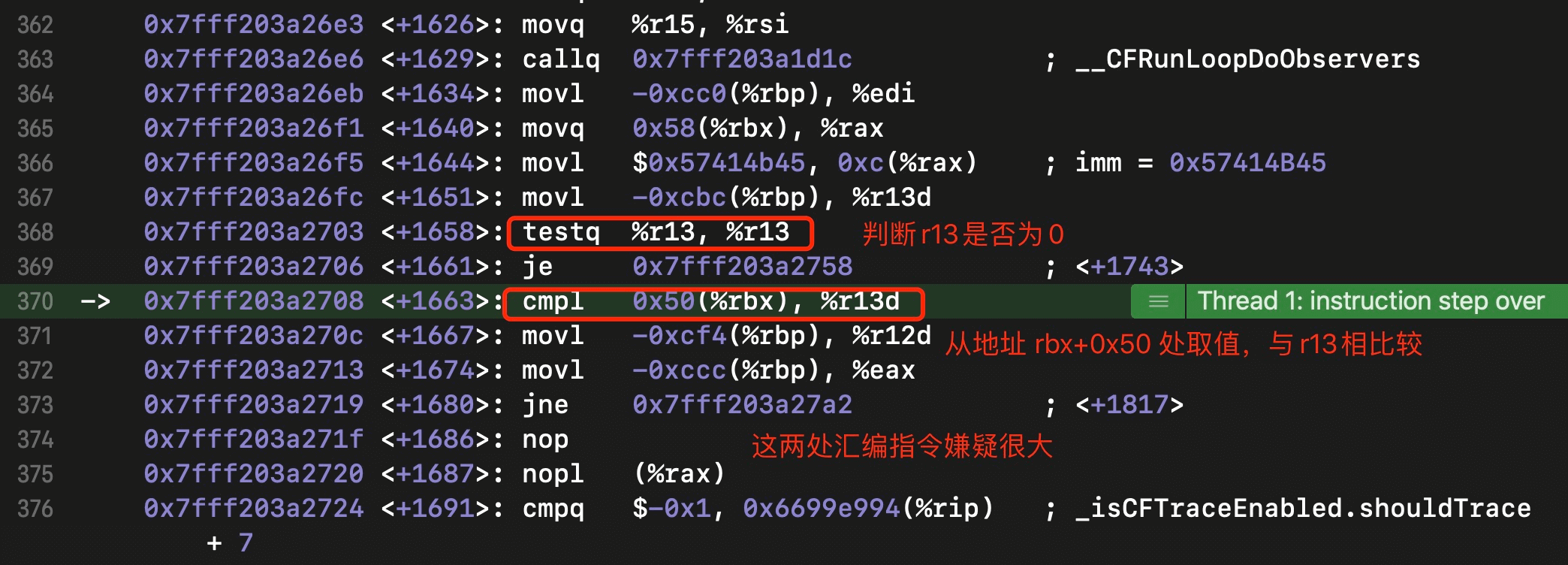

通过上述源码可以看到，唤醒 runloop 的端口（liveport）判断，是在__CFRunLoopDoObservers之后，所以，在这之后寻找可疑汇编指令，设置断点进行验证。
通过断点调试发现，runloop 的地址存在%rbx寄存器中，wakeUpPort 为 0x2103，而0x50(%rbx)这条汇编指令的作用便是取出 runloop 中的 wakeUpPort 成员变量。那么%r13中的值便是 livePort，也是 0x2103。由此可见，主线程 runloop 被唤醒，是 UI 线程给它的 wakeUpPort 端口发的消息，而并非 source1。
汇编指令cmpl 0x50(%rbx), %r13d对应的源码为：
// %r13: livePort rl->_wakeUpPort: 0x50(%rbx)
else if (livePort == rl->_wakeUpPort) {
// do nothing on Mac OS
// 这里对应的汇编指令为 nop
}
2
3
4
5
进而可以看出上一条汇编指令testq %r13, %r13对应的源码为：
if (MACH_PORT_NULL == livePort) { // MACH_PORT_NULL 宏展开为 0
CFRUNLOOP_WAKEUP_FOR_NOTHING();
// handle nothing
// 这里对应的汇编指令为 nop
}
2
3
4
5
cmpl 0x50(%rbx), %r13d是从 runloop 的内存地址偏移80个字节处取值，并与%r13做比较。
testq %r13, %r13是判断%r13中的值是否为零，具体可参考这里。
三、结论
由上可知，唤醒 runloop 的端口为 wakeUpPort。整个流程大概是：
- 系统捕获触摸事件，通过 source1 唤醒 UI 线程；
- UI 线程处理 source1 事件，其实是给主线程 runloop 的 wakeUpPort 端口发消息（调用__CFMachPortPerform函数）；
- 主线程 runloop 唤醒后，开始处理 source0，进而调用 touchBegin 方法。
wakeUpPort 端口的作用，就是用来唤醒 runloop。函数CFRunLoopWakeUp的实现，其实就是向该端口发消息，从而唤醒 runloop 来处理事件。
